Контроль качества уплотнения насыпных грунтов основания

Пример технического отчета по результатам обследования насыпных грунтов котлована (PDF)

Цена на полный комплекс услуг по контролю качества уплотнения насыпных грунтов основания — от 60 тыс. руб.

Контроль качества проводится с помощью следующего оборудования:

Прибор СПГ-1М

Статический плотномер СПГ-1М предназначен для ускоренного операционного контроля качества уплотнения грунтов земляного полотна и дополнительных слоев оснований и прочих земляных сооружений (СНиП 3.06.03-85) Рекомендован для оперативного регулирования технологии и качества в процессе уплотнения как инженерно-техническими работниками, так и операторами катков.

Плотномер допускается применять для зондирования любых грунтов, содержащих не более 15% твердых включений крупностью свыше 2 мм. При использовании плотномера СПГ-1М для контроля плотности не менее 10% проб необходимо выполнять стандартным весовым методом

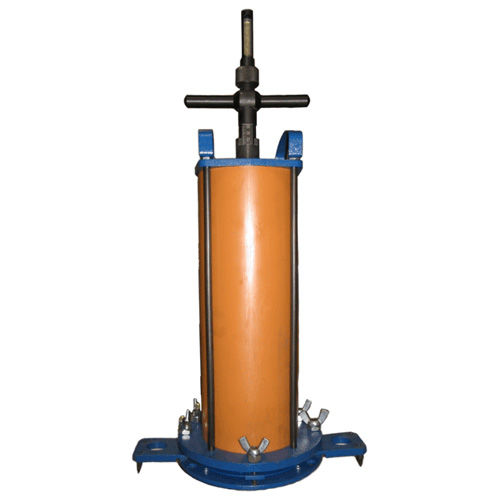

Плотномер ПБД-КМ

Прибор для определения плотности песчано-щебеночных (песчано-гравийных) оснований ПБК-КМ за № 262 соответствует техническим условиям и признан годным к эксплуатации при размерах зерен не более 80 мм по ГОСТ 25607-94.

Плотномер ПБД-КМ предназначен для контроля качества уплотнения по ГОСТ 28514-90 (СТ СЭВ 6016-87) щебеночных и гравийных оснований и покрытий, зерновой состав которых отвечает требованию ГОСТ 25607-90.

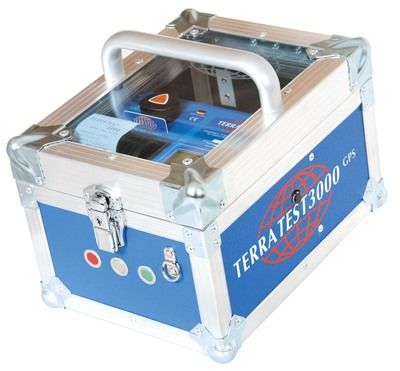

Измеритель плотности грунтов «TERRATEST 3000 GPS»

Динамическое испытание на сжатие с использованием нагрузочной плиты при помощи легкого измерителя плотности грунтов предназначено для измерения несущей способности и достигнутого уплотнения грунтов при земляных работах по обустройству грунтовой подготовки.

Динамическое испытание на сжатие с использованием нагрузочной плиты легким измерителем плотности грунтов является метод испытания, при котором грунт с помощью нагрузочной плиты радиусом (r) 30 см. подвергается ударным нагрузкам падающего груза с максимальной силой (Fmax) в 7,07 кН. Эта нагрузка при калибровке прибора устанавливается таким образом, чтобы нормальное напряжение (δmax) под нагрузочной плитой при проведении испытаний составляла 0,1 МН/м2. Параметром деформации грунта в условиях определенной вертикальной ударной нагрузки tmax является так называемое Еvd – значение динамического модуля упругости.



Еvd = 1,5 r х δmax/ Smax



где Smax = среднее значение усадок δ4max, δ5max, δ6max, (среднее из 3 измерений),
r = радиус нагрузочной плиты (30 см),
δmax = нормальное напряжение под нагрузочной плитой.

По полученным опытным путем значениям динамического модуля упругости. Еvd по таблице рассчитывается коэффициент уплотнения грунта Кcom.
